B5寸26穴式バインダー金具B5-26-17RSR(B5 26BX)のご案内

B5寸26穴式リングノートバインダー金具

B5リーフレット用リングバインダー金具です。26穴。 表面はニッケルメッキをかけております。

バインダー金具B5-26-17RSR(B5 26BX)

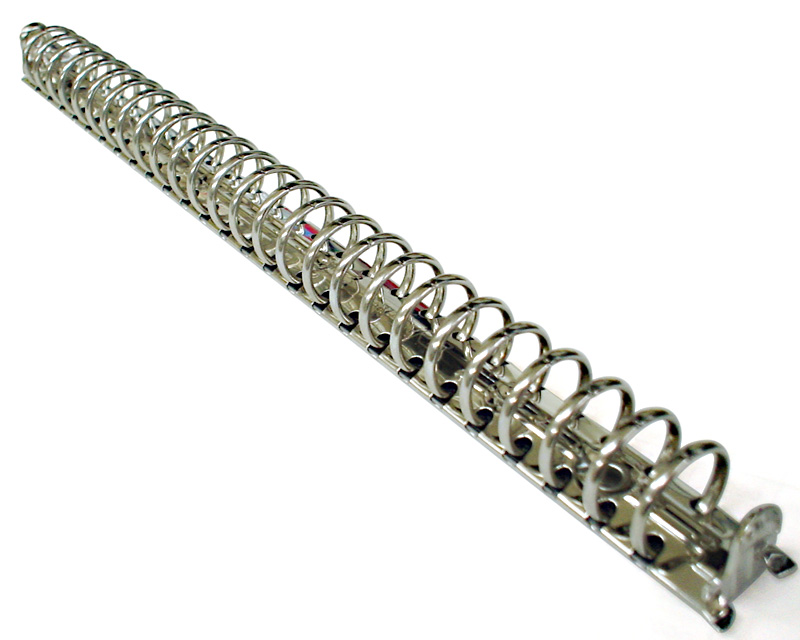

B5 26BX写真1

名称 バインダー金具B5-26-17RSR(B5 26BX)
該寸 長さ：265mm
背幅：17mm
リング内径：17mm
材質 鉄／ニッケルメッキ
取付け 穴2箇所
本体装飾 本体中央に溝、
右側に"WORLD WIDE"の文字刻印、
左側に"PATENTED OTHERS PENDING"の文字刻印

バインダー金具をご購入時、配送方法は宅配便をおすすめします。ネコポスをご選択いただいた場合、配送中に重みを受けリングが歪む事故が発生しております。

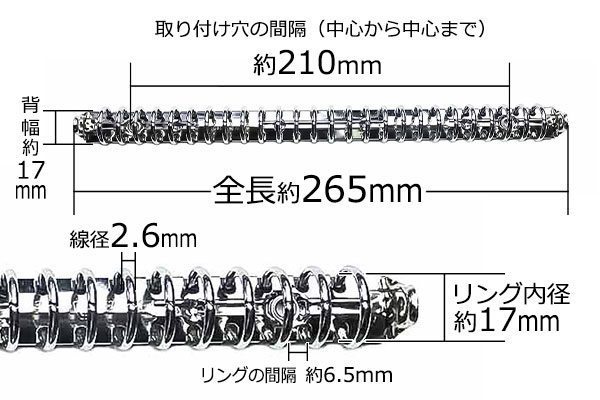

B5-26-17RSR(B5 26BX)の寸法サイズ
金具全長約265mm
背幅約17mm
本体厚み約6mm
取付穴間隔約210mm
リング間隔約6.5mm間隔

B5 26BX寸法サイズ

B5寸のバインダー金具には他に2穴式、4穴式、6穴式とございます(※1)が、当店では26穴式タイプのものをご用意しました。 リングの内径は背幅と同じ17mm寸でスッキリしたスリムなリングバインダーとなります。 コピー用紙であれば約90枚ほど収納するのに適した大きさとなっています。

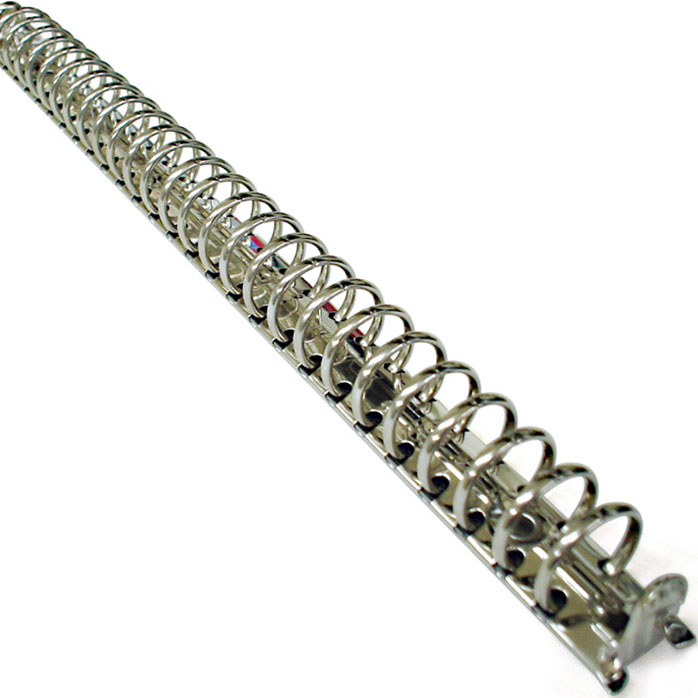

B5 26BXリングをオープンしていないところ

このバインダーB5-26-17RSR(B5 26BX)も、他のリングバインダーと同じく、両端のコテを外側に向かって引っ張ることでリングオープンさせます。 リングを閉じる時はコテを内側に向かって押し垂直に立つよう戻すか、そのまま開いたリングを外側から力を加えて閉じさせてます。 多穴式のバインダー金具はリングオープンににどうしても力がかかりますので、開け閉めの際には指を挟まぬようご注意ください。

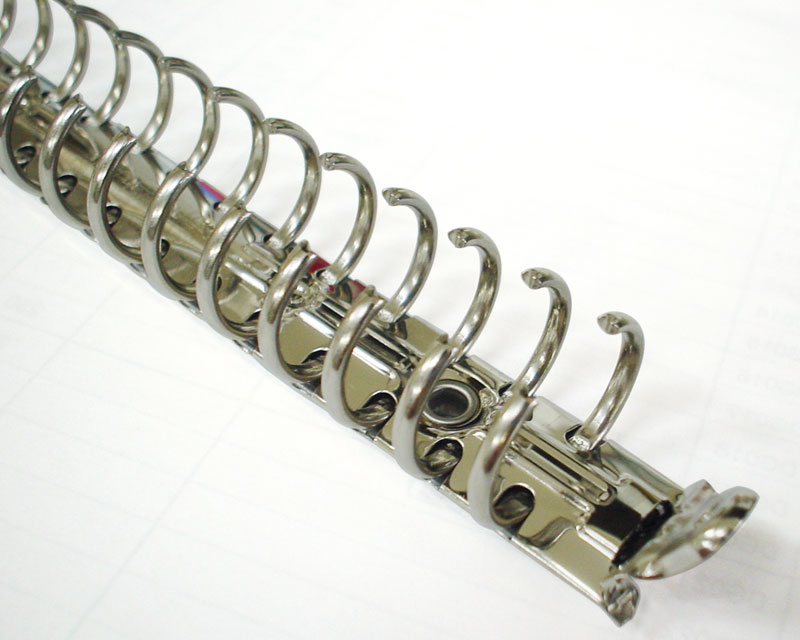

B5 26BXリングをオープンしたところ

パーツラボのリングノート用バインダー金具一覧に戻る

バインダー金具B5-26-17RSR(B5 26BX)の取付け

バインダー金具B5-26-17RSR(B5 26BX)は、他の背なしバインダー金具と同じく本体に直径4.5mm程度の穴(穴と穴の間隔：約209mm)があり、そこにカシメや片ネジ式ビスで、表紙側に取り付けます。

当製品の本体厚み約6mmとなります。
カシメを使う場合は、（本体厚み6mm）+（背表紙の厚み）＋（片面カシメの場合2mm│両面カシメの場合3mm）を足した数よりも長い足を持つカシメをお選びください。 両面カシメの場合は、足の長さ11.5mm大カシメ両面長足などをオススメします。 片面カシメの場合は、足の長さ10mmの大カシメ片面長足あたりをオススメします。

何度も取り外して修繕可能にしたい場合は、何度もリユースの効く片ネジ式ビスをどうぞ。 表紙の厚みが1mmを超える場合は、片ネジ式ビス4×7mmをお使いいただくとキレイに収まります。 逆に表紙の厚みが1mm以下の場合は片ネジ式ビス4×5mmをお使いいただけませんと、浮いてしまいますのでご注意ください。
片ネジ式ビスを使うときのポイントは、（本体厚み6mm）+（背表紙の厚み）よりも短い長さのものをお選びいただくことです。

パーツラボのリングノート用バインダー金具一覧に戻る

ご注意ください

このバインダー金具は縦寸からB5(縦)対応としていますがあくまで目安です。 お使いになるバインダー用紙(リフィル)の穴の間隔と、金具の長さを必ずご確認ください。 用紙に開いている穴と、金具のリングの間隔をあわせないと使えません。
